光纤直放站

  2G3G4G全网通数字光纤直放站

产品图片

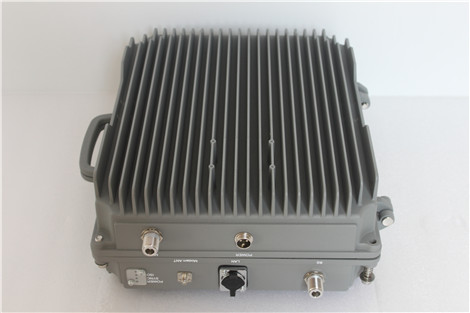

               近端机                                              远端机

产品概述

    随着移动通信网络的建设和发展，移动通信系统制式种类也越来越多，用户需要同时进行2G+3G+4G全网络的覆盖, 传统解决方案采用不同网络制式分别使用不同的设备进行网络覆盖，设备数量众多，安装空间受限，维护麻烦。公司推出全网通数字光纤直放站，将多种制式的网络系统合路在一起,一次建设即可完成多个网络的同时覆盖,高效满足运营商或行业的网络建设需求，有效解决场馆、山区、隧道、地下车库、电梯等场景的覆盖问题。

     全网通数字光纤直放站由近端机和远端机组成，根据近端机信源接入方式不同分为基站直接耦合信号（直耦型）和通过施主天线无线接收信号（空耦型）两种。

                 <!--[endif]--><!--[if !vml]--><!--[endif]-->

                           直耦型覆盖示意图

                              空耦型覆盖示意图

     各个系统下行信号经过多工器后，下变频至中频信号进入数字板进行数字处理，并通过光纤传输到远端。远端数字板进行数字处理后，上变频至初始频段，再经功放放大后通过多工器输出至端口。

              <!--[endif]-->

                               近端原理图

            <!--[endif]-->

                               远端原理图

     全网通数字光纤直放站1台近端机有四个光口，单个光口可以链型连接6台远端机，四个光口最多可以拖带24台远端机, 网方式灵活多变，可以点对点组网、星型组网、菊花链型组网以及混合组网等，可组成分布式覆盖系统进行大范围覆盖，特别适合于长距离带状覆盖区域。

                                 混合组网方式

产品特性

★支持2G+3G+4G全运营商频段；

★各制式输出功率可调，提高覆盖范围的精度；

★具有防盗、掉电、故障等告警功能；

★支持星型、菊花链型和混合型组网方式，组网灵活多样；

应用场景

★矿山、隧道、偏远山区等场景受山峦阻挡严重，且可能缺少光缆资源，可采用无线接收型全网通系统进行覆盖。

★大型场景中，一般需要室内和室外协同覆盖，在体育场内区域采用“全网通+室内分布系统”的方式覆盖工作区域及走廊，采用定向美化天线覆盖看台。

技术参数
