CPE 高速上网5G路由器 轮船远海信号覆盖好帮手
5G高速上网CPE产品规格书
一、产品概述
为解决山区偏远地方信号覆盖问题，我司研制了一款集调制解调器、路由器和接入点三者功能于一体的5G高速上网CPE产品，将5G网络转换为WIFI网络为终端设备提供上网功能，一方面解决了船舶上网资费高的问题，另一方面也解决了海上作业，船舶不能够进行有线通信的问题，设备具备IP67高防护等级，支持防尘、防水、防雷可独立使用，用于室外部署，在高温及低温环境下工作。该设备除了最基础的数据转换功能，同样支持防火墙、QoS、VPN、维护与管理等高级功能特性，满足多种场景下的用户需求。同时可实现组建物联数据专网、远程数据接入、视频监控等7x24小时无人值守的应用功能。

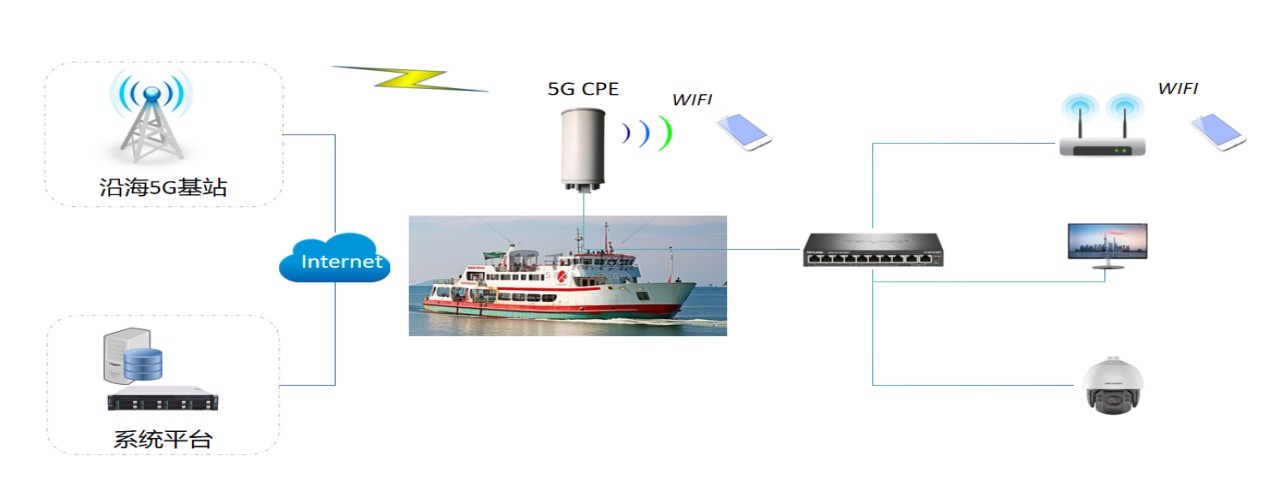

图1 5G CPE上网终端组网方案
二、产品特点
5G高速上网CPE系统利用高性能5G移动通信模块实现海上远距离5G上网功能，并将5G网络转换为2.4G、5.8G高速WIFI信号或有线宽带接入，实现海域船舶信宽带接入功能，满足视频监控、定位数据回传，以及船员视频通话、影音娱乐、微信聊天、上网办公、海上救援等需求。产品主要特点如下：
l 支持远距离无线上网功能，通信距离可达50公里以上；
l 支持全球4G/5G主流频段，支持SA+NSA网络环境，畅享5G极速上网；
l 支持5G网络转wifi覆盖功能，满足多用户通过WIFI宽带高速上网需求；
l GNSS定位：支持北斗、GPS和GLONASS等多模定位功能功能，定位精度达3米以内；
l 采用全向移动网络天线与设备集成一体化方案；高度集成，设备与天线集成设计，方便一次性部署安装；设备与天线之间不用通过馈线连接，减少部署拉馈线带来的麻烦，同时减少由于馈线带来的信号收发增益损耗；
l 减少设备与天线连接，增加系统可靠性；
l 全频段全向天线设计，确保用户在远海近海或岸边场景能更好的连接各类基站，保证移动网络连接通畅。
l 支持5G网络转有线接入，可扩展外接网络摄像头、交换机、传感器采集单元等；
l 支持多状态指示灯，可以提供操作状态的实时反馈，通过不同颜色的指示灯闪烁或常亮，可以快速了解设备的工作状态；
l 支持远程平台管理，可远程查询、设置和升级系统相关参数，支持设备位置上报功能，支持系统告警，日志查询及设备运行轨迹实时上报，同时支持查询历史相关轨迹信息，可满足用户对现网众多运行设备高效实时智能管理；
l 可根据行业要求定制开发相关功能。
l 全工业化设计，采用IP65等级，适应各种恶劣部署环境。
三、产品规格指标
3.1 硬件规格
名称 | 规格 |
4G、5G 频段 | 5G频段：n1/n3/n5/n8/n28/n41/n78/n79 4G频段：FDD：B1/B3/B5/B8，TDD：B34/B38/B39/B40/B41 |
5G天线接口 | 全频段一体化天线 |
Wi-Fi频段 | 2.4G，支持IEEE 802.11b/g/n/ax；5G，支持IEEE 802.11a/n/ac/ax |
卫星定位 | 支持北斗和GPS |
以太网接口 | 100/1000M自适应，数量1个 |
尺寸 | 315mm*400mm (直径*高） |
重量 | ≤8 Kg |
供电方式 | DC 9~36V |
安装方式 | 抱杆安装 |
最大功耗 | ≤20W |
工作温度 | -20~55℃ |
存储温度 | -40~85℃ |
防护等级 | IP65 |
3.2软件规格
软件系统参数 | |
5G接入 | SA&NSA网络，5G/LTE，自动搜网，手动配网，APN，流量统计，锁频段 |
广域网接入 | 路由模式，桥接模式，链路备份。 |
局域网接入 | VLAN管理，MAC管理，IGMP Snooping，IGMP Proxy |
WiFi接入 | 支持802.11 a/b/g/n/ac/ax标准，信道自适应，多SSID ，WPS: PBC/PIN模式，WPA/WPA2/WPA3安全加密，mesh组网，WMM |
IP应用 | IPv4，IPv6，IPv4/IPv6双栈，ARP，PPPOE，HDCP Client/Server，DNS，NAT ，ALG，虚拟服务器 |
路由 | 静态路由V4/V6，动态路由RIP |
VPN协议 | PPTP，L2TP，IPSEC，Vxlan |
安全 | 基本防火墙，防攻击（ARP，DDOS等），防扫描，端口过滤，MAC过滤，DMZ |
设备管理 | 支持网管远程管理 |

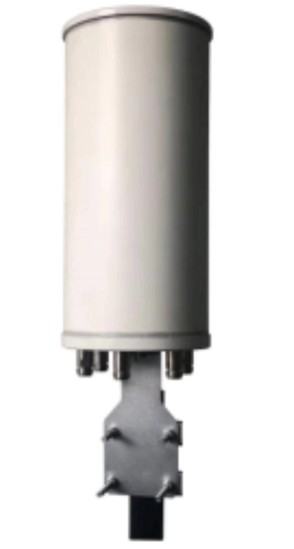

四、设备外观

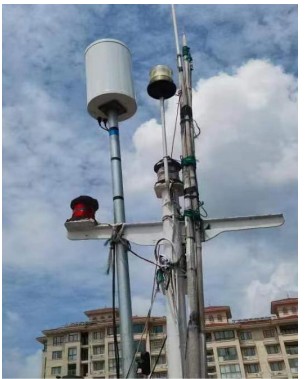

1.1.1 设备外观及安装
五、应用场景
5G高速上网CPE系统可广泛应用于公安、军事、消防、能源、林业、港口、交通、物联网、环境监测等行业，以实现网络深度覆盖与优化。

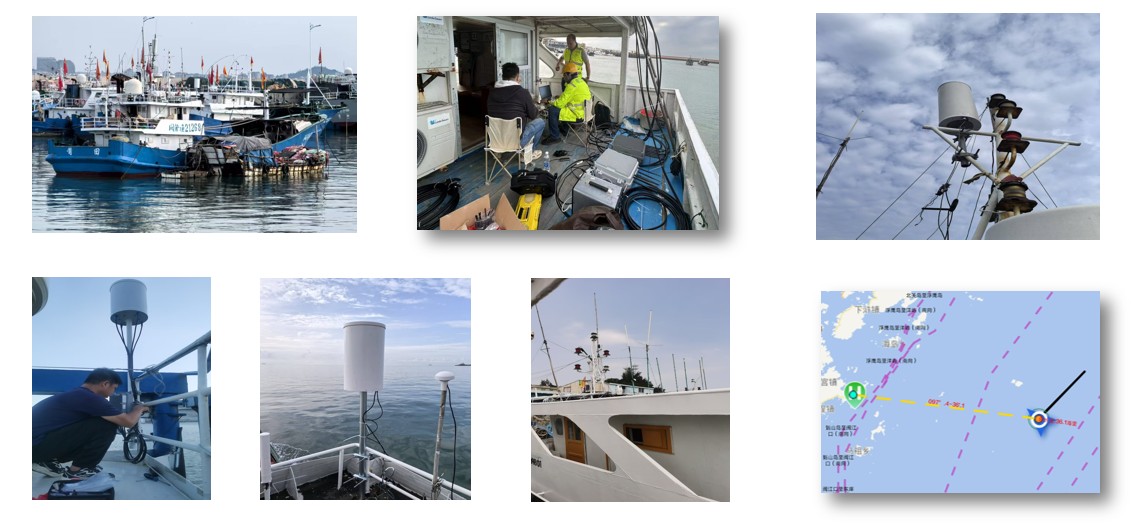

v 隧道、码头、海岛、轮船等场景，完善数据业务的网络覆盖。
v 地下停车场、商城、宾馆酒店、机场、车站、体育馆、娱乐厅、写字楼、会场等，解决建筑物内信号衰耗产生的数据业务差的室内覆盖。
v 大型住宅小区、密集城中村等的小区式深度覆盖。
v 远离基地台的如偏远乡村、景区、矿区等信号盲、弱区。
v 城郊结合处、受建筑物或山体等阻挡形成的弱信号区，延伸基地台的覆盖范围。
v 其它因屏蔽不能使信号直接穿透的区域。
